Hướng dẫn sử dụng Máy chủ HPE ProLiant DL360 Gen11

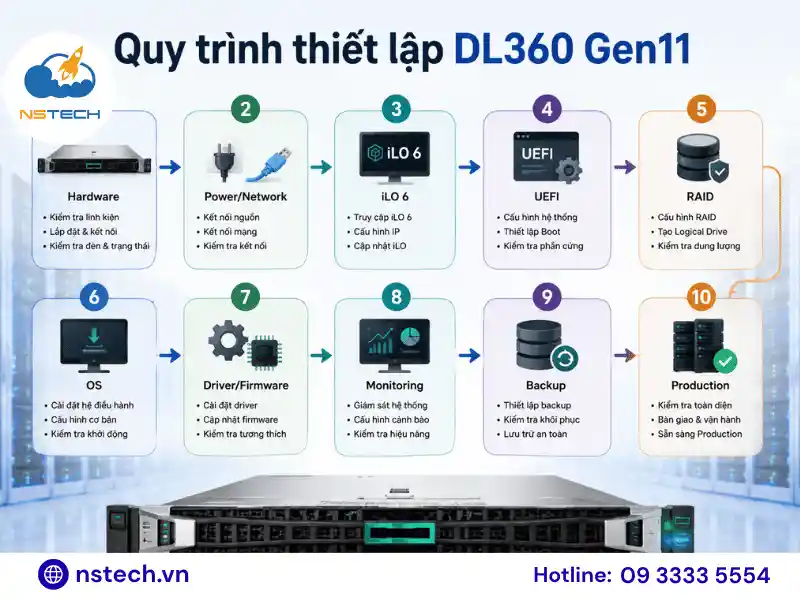

HPE ProLiant DL360 Gen11 nên được triển khai theo trình tự: kiểm tra phần cứng → kết nối nguồn và mạng → thiết lập iLO 6 → kiểm tra UEFI → cấu hình storage/RAID → cài hệ điều hành → cập nhật firmware → cấu hình monitoring và backup.

Không nên chỉ cài hệ điều hành rồi đưa máy chủ vào production ngay. Với một hệ thống doanh nghiệp, việc cấu hình đúng iLO, storage, network, firmware và cơ chế giám sát ngay từ đầu sẽ giúp quá trình vận hành và xử lý sự cố về sau thuận lợi hơn.

HPE cung cấp nhiều công cụ quản trị cho DL360 Gen11, gồm HPE iLO, UEFI System Utilities, Intelligent Provisioning và các công cụ storage tương ứng với từng loại controller.

Quy trình sử dụng HPE DL360 Gen11 nhanh

Chuẩn bị trước khi sử dụng HPE DL360 Gen11

Trước lần bật máy đầu tiên, quản trị viên nên xác nhận phần cứng thực tế đúng với BOM và thiết kế hạ tầng.

Cần kiểm tra: CPU được lắp đúng cấu hình, tổng dung lượng RAM và vị trí DIMM, HDD, SSD hoặc NVMe, Storage controller, Card mạng OCP/PCIe, Các card mở rộng. Một hoặc hai PSU theo thiết kế. Rail kit và vị trí trong rack. Luồng khí phía trước và phía sau server. Cáp nguồn. Cáp mạng production. Cáp mạng quản trị iLO. UPS hoặc hệ thống điện dự phòng.

Đồng thời chuẩn bị trước: hostname; quản trị; IP production; VLAN; DNS;NTP; RAID dự kiến; hệ điều hành hoặc hypervisor; partition/datastore; chính sách backup; tài khoản quản trị.

DL360 Gen11 có nhiều phương án chassis, ổ đĩa và storage controller. Vì vậy, không nên lấy cấu hình RAID hoặc cách đấu storage của một máy DL360 Gen11 khác để áp dụng máy móc cho hệ thống đang triển khai.

Khởi động HPE ProLiant DL360 Gen11 lần đầu

Sau khi hoàn tất phần cứng và kết nối nguồn, có thể bật server bằng nút Power On/Standby hoặc điều khiển nguồn từ xa qua iLO. HPE xác nhận cả hai phương thức đều được hỗ trợ.

Trong quá trình POST, hai phím thường được sử dụng là:

HPE xác nhận F9 được dùng để mở System Utilities trong quá trình POST. Intelligent Provisioning có thể được truy cập bằng F10.

Trong lần boot đầu tiên nên kiểm tra:

• số CPU được nhận đủ;
• dung lượng RAM đúng;
• không có cảnh báo DIMM;
• tất cả ổ đĩa xuất hiện;
• storage controller được nhận diện;
• card mạng hoạt động;
• PSU và fan bình thường;
• không có cảnh báo phần cứng quan trọng;
• iLO hoạt động.

Nếu CPU, RAM, ổ đĩa hoặc card PCIe chưa nhận đầy đủ, nên xử lý trước khi cài hệ điều hành.

Cấu hình và sử dụng HPE iLO 6

iLO 6 là gì?

HPE iLO là nền tảng quản trị ngoài băng — out-of-band management — cho phép quản trị viên quản lý server ngay cả khi hệ điều hành chưa khởi động hoặc gặp sự cố.

Tài liệu iLO 6 hiện tại của HPE bao gồm cấu hình, cập nhật và vận hành các hệ thống ProLiant được hỗ trợ.

iLO thường được sử dụng để:

• kiểm tra trạng thái phần cứng;
• xem nhiệt độ;
• kiểm tra fan;
• theo dõi PSU;
• xem CPU và RAM;
• kiểm tra storage;
• xem firmware inventory;
• đọc Integrated Management Log;
• mở Remote Console;
• mount ISO từ xa;
• bật/tắt/restart server;
• hỗ trợ cập nhật firmware;
• thu thập thông tin phục vụ troubleshooting.

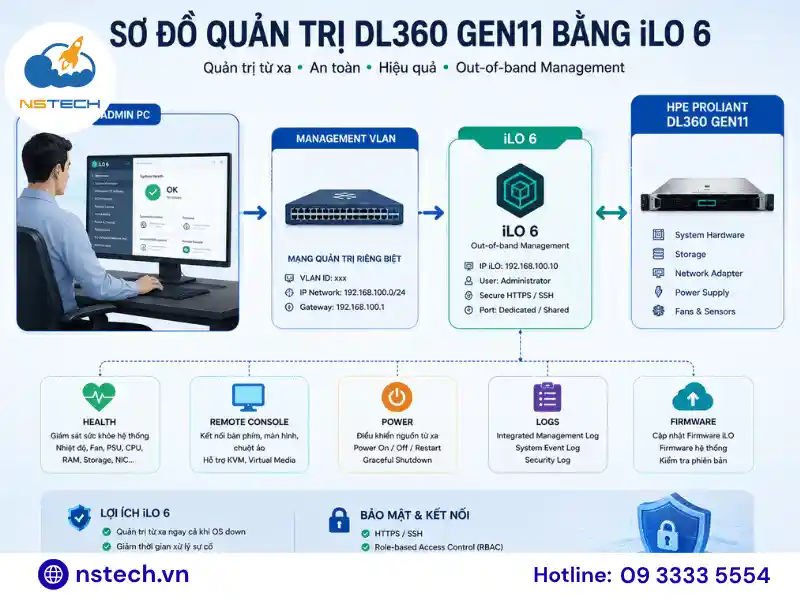

Nên tách mạng iLO khỏi mạng production

Mô hình khuyến nghị:

Máy quản trị → Management VLAN → iLO 6 → DL360 Gen11

Nếu hạ tầng cho phép, không nên đặt giao diện quản trị iLO chung subnet với toàn bộ người dùng hoặc mở trực tiếp giao diện quản trị ra Internet.

Cấu hình IP tĩnh cho iLO 6

HPE hướng dẫn cấu hình static IPv4 theo đường dẫn:

Khởi động server → F9 → System Configuration → iLO 6 Configuration Utility → Network Options

Sau đó:

1. Chuyển DHCP Enable sang OFF.
2. Nhập IP Address.
3. Nhập Subnet Mask.
4. Nhập Gateway IP Address.
5. Nhấn F12 để lưu.
6. Chọn Yes – Save Changes.
7. iLO sẽ reset để áp dụng cấu hình.

Nếu sử dụng DHCP, HPE cho biết DHCP có thể tự cấp địa chỉ cho iLO và hãng cũng khuyến nghị DNS hoặc DHCP để đơn giản hóa việc triển khai.

Kiểm tra BIOS và UEFI System Utilities

UEFI System Utilities là nơi cấu hình các thiết lập nền tảng trước khi hệ điều hành khởi động.

Truy cập bằng:

Power On/Reboot → POST → F9 → System Utilities

Các nhóm cần kiểm tra gồm:

• Boot mode.
• Boot order.
• Processor settings.
• Memory settings.
• Power and Performance.
• Virtualization.
• Embedded NIC.
• PCIe configuration.
• Storage controller.
• Security.
• Secure Boot nếu áp dụng.
• TPM nếu hệ thống sử dụng.
• iLO configuration.

HPE cho phép thay đổi Workload Profile thông qua:

F9 → System Configuration → BIOS/Platform Configuration (RBSU) → Workload Profile

Tuy nhiên, không nên thay đổi profile hoặc hàng loạt thông số CPU/RAM chỉ với mục tiêu “tăng hiệu năng”.

Cấu hình phù hợp phụ thuộc vào workload như:

• VMware/virtualization;
• Hyper-V;
• Proxmox;
• database;
• VDI;
• ứng dụng doanh nghiệp;
• web server;
• HPC;
• compute node.

Trước khi thay đổi BIOS trên hệ thống production, nên lưu lại cấu hình hiện tại. HPE cũng cung cấp chức năng backup thông tin BIOS và iLO trong quy trình bảo vệ dữ liệu cấu hình server.

Cấu hình RAID và hệ thống lưu trữ

Bước đầu tiên: xác định đúng storage controller

Không nên bắt đầu bằng câu hỏi “nên RAID 5 hay RAID 10?”.

Câu hỏi đầu tiên phải là:

DL360 Gen11 đang sử dụng controller nào?

Theo tài liệu DL360 Gen11 của HPE, tùy cấu hình có thể sử dụng các nhóm giải pháp như:

• HPE SR Gen11 Controller;
• HPE MR Gen11 Controller;
• Intel VROC trên cấu hình được hỗ trợ.

Công cụ cấu hình cũng khác nhau:

HPE cung cấp tài liệu riêng cho từng controller và công cụ storage.

Xác định workload trước khi tạo RAID

Cần xác định:

• OS nằm trên ổ nào?
• VM datastore ở đâu?
• Database ở đâu?
• dung lượng dữ liệu hiện tại?
• tăng trưởng dữ liệu mỗi năm?
• workload đọc hay ghi nhiều?
• IOPS yêu cầu?
• mức chịu lỗi?
• thời gian rebuild chấp nhận được?
• có hot spare không?
• backup lưu ở đâu?

Cài hệ điều hành bằng Intelligent Provisioning

Intelligent Provisioning là công cụ triển khai single-server được tích hợp trên các máy chủ ProLiant hỗ trợ, giúp đơn giản hóa quá trình setup server và triển khai hệ điều hành.

Truy cập Intelligent Provisioning

Khởi động server → POST → F10 → Intelligent Provisioning

Nếu iLO Host Authentication được bật, hệ thống có thể yêu cầu thông tin xác thực.

Ngoài thao tác trực tiếp tại server, quản trị viên có thể:

1. đăng nhập iLO;
2. mở Remote Console;
3. restart server;
4. theo dõi POST;
5. nhấn F10;
6. vào Intelligent Provisioning.

HPE có hướng dẫn chính thức cho quy trình này.

Quy trình cài OS

Luồng cơ bản:

RAID → F10 → Intelligent Provisioning → OS Deployment → nguồn cài đặt → ổ đích → cài OS → driver → update

DL360 Gen11 không bắt buộc phải cài OS bằng Intelligent Provisioning. HPE cũng hướng dẫn các phương pháp:

• iLO Virtual Media;
• PXE;
• Boot from SAN;
• các phương án deployment khác theo kiến trúc hệ thống.

Kiểm tra compatibility trước khi cài

Không nên mặc định mọi phiên bản Windows Server, Linux, VMware ESXi hoặc hypervisor khác đều được hỗ trợ giống nhau.

Trước khi triển khai cần kiểm tra:

• OS/hypervisor có nằm trong HPE Support & Certification Matrix không;
• driver storage controller;
• driver NIC;
• firmware yêu cầu;
• phần mềm backup;
• license;
• compatibility của ứng dụng.

Điều này đặc biệt quan trọng với hệ thống production có yêu cầu hỗ trợ chính hãng.

Cấu hình mạng sau khi cài hệ điều hành

Một server boot thành công chưa có nghĩa đã sẵn sàng đưa vào production.

Với môi trường ảo hóa, network có thể được phân nhóm:

Không bắt buộc mỗi network phải sử dụng một NIC vật lý riêng.

Tùy hạ tầng có thể sử dụng:

• VLAN;
• NIC bonding;
• NIC teaming;
• LACP;
• redundant switch;
• nhiều subnet;
• nhiều physical port.

Mục tiêu là tránh một lỗi mạng đơn lẻ gây mất đồng thời production, storage và management nếu yêu cầu uptime cao.

Cập nhật firmware và driver

Firmware trên DL360 Gen11 có thể liên quan đến:

• System ROM/BIOS;
• iLO;
• storage controller;
• network adapter;
• drive;
• CPLD;
• các thành phần hệ thống khác.

HPE hiện hướng dẫn nhiều phương thức quản lý firmware:

• SPP – Service Pack for ProLiant;
• Smart Update Manager – SUM cho một hoặc nhiều tình huống triển khai phù hợp;
• HPE OneView;
• HPE iLO;
• HPE Compute Ops Management.

Không nên sử dụng quy trình:

Có firmware mới → Update production ngay

Nên sử dụng:

Kiểm tra phiên bản → đọc release information → kiểm tra compatibility → backup → maintenance window → update → reboot nếu cần → kiểm tra health

Thiết lập monitoring cho DL360 Gen11

HPE định hướng iLO cho việc theo dõi một server; với nhiều server có thể sử dụng HPE OneView hoặc HPE Compute Ops Management theo mô hình triển khai phù hợp.

Các thành phần nên theo dõi:

• Overall Health;
• CPU;
• RAM;
• DIMM error;
• nhiệt độ;
• fan;
• PSU;
• storage controller;
• physical drive;
• logical drive;
• NIC;
• firmware;
• IML;
• event bất thường.

Với hệ thống doanh nghiệp, monitoring chỉ có giá trị khi cảnh báo có thể đến đúng người chịu trách nhiệm.

Do đó nên kết nối với:

• email alert;
• monitoring platform;
• SNMP hoặc API nếu hạ tầng sử dụng;
• hệ thống ticket hoặc cảnh báo nội bộ.

Khi cần troubleshooting, HPE cũng cung cấp tài liệu Integrated Management Log và troubleshooting dành cho các hệ thống Gen11.

Backup HPE DL360 Gen11

RAID không phải backup.

RAID giúp xử lý một số tình huống lỗi ổ đĩa nhưng không bảo vệ đầy đủ trước:

• xóa nhầm dữ liệu;
• ransomware;
• corruption;
• lỗi ứng dụng;
• lỗi filesystem;
• sai cấu hình;
• mất toàn bộ server;
• sự cố tại site;
• thao tác quản trị sai.

HPE khuyến nghị backup dữ liệu trước khi thực hiện các công việc bảo trì, cài đặt hoặc tháo phần cứng và troubleshooting. Dữ liệu cần bảo vệ không chỉ gồm file người dùng mà còn có thể bao gồm BIOS configuration, firmware/driver và thông tin iLO.

Doanh nghiệp có thể áp dụng nguyên tắc 3-2-1:

• 3 bản dữ liệu;
• 2 loại phương tiện/hệ thống;
• 1 bản nằm ngoài hệ thống chính.

Quan trọng hơn là phải test restore.

Một backup job hiển thị “Success” chưa chứng minh toàn bộ workload có thể phục hồi đúng RTO và RPO yêu cầu.

Tắt HPE DL360 Gen11 đúng cách

Trong vận hành bình thường, ưu tiên shutdown từ:

1. hệ điều hành;
2. hypervisor;
3. graceful shutdown thông qua công cụ quản trị từ xa.

Trước shutdown nên kiểm tra:

• VM đã migrate hoặc shutdown;
• database đã dừng an toàn;
• backup job đã hoàn thành;
• không update firmware;
• storage không rebuild;
• không có transaction hoặc workload ghi dữ liệu quan trọng.

Không nên cắt nguồn AC trực tiếp khi hệ thống đang hoạt động.

Đặc biệt khi thực hiện bảo trì phần cứng bên trong chassis, cần lưu ý nút Power On/Standby không loại bỏ hoàn toàn điện khỏi hệ thống. HPE hướng dẫn nhiều quy trình thay thế linh kiện yêu cầu ngắt từng dây nguồn khỏi nguồn điện và khỏi server trước khi mở máy.

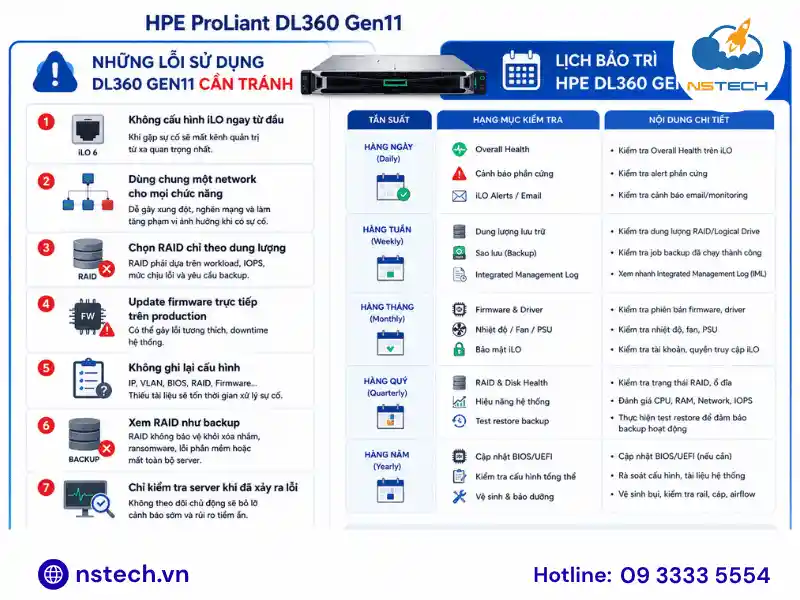

Bảo trì HPE DL360 Gen11

Nên chia công việc bảo trì thành ba nhóm.

Kiểm tra thường xuyên

• Overall Health.
• Hardware alert.
• RAID.
• Drive health.
• PSU.
• Fan.
• Temperature.
• Backup.
• Monitoring alert.

Kiểm tra định kỳ

• firmware;
• driver;
• dung lượng storage;
• tăng trưởng dữ liệu;
• RAM utilization;
• CPU utilization;
• network utilization;
• IML;
• Active Health System;
• khả năng restore backup.

Intelligent Provisioning cũng cho phép tải Active Health System Log phục vụ kiểm tra và hỗ trợ kỹ thuật.

NSTECH hỗ trợ triển khai HPE DL360 Gen11

Sử dụng máy chủ HPE ProLiant DL360 Gen11 hiệu quả không chỉ là bật máy và cài hệ điều hành. Hệ thống cần được thiết kế đồng bộ từ CPU, RAM, storage, RAID, network, iLO 6, firmware, backup đến monitoring theo workload thực tế.

Nếu doanh nghiệp đang triển khai DL360 Gen11 cho: ảo hóa; database; ứng dụng doanh nghiệp; file server; VDI; private cloud; hệ thống nội bộ; compute node;

NSTECH có thể hỗ trợ rà soát workload, xây dựng BOM và lựa chọn cấu hình CPU, RAM, storage, RAID và network trước khi đưa hệ thống vào production.

Trước khi quyết định mua và vận hành DL360 Gen11, doanh nghiệp nên xem các review máy chủ HPE ProLiant DL360 Gen11 chi tiết, để có đánh giá tổng quan hơn về DL360 Gen11.

Liên hệ NSTECH để được tư vấn cấu hình và phương án triển khai HPE ProLiant DL360 Gen11 theo nhu cầu thực tế của doanh nghiệp.
