Linh phụ kiện máy chủ Dell PowerEdge R660xs chính hãng bao gồm CPU, RAM DDR5 RDIMM, ổ cứng SAS, SATA hoặc NVMe, card RAID, BOSS-N1, card mạng OCP, card PCIe, bộ nguồn, quạt làm mát, rail kit và các linh kiện hỗ trợ lắp đặt.

Tuy nhiên, không phải linh kiện có cùng chuẩn kết nối đều có thể lắp trực tiếp vào mọi máy Dell R660xs. Khả năng tương thích còn phụ thuộc vào chassis, backplane, số CPU, riser, card RAID, dây cáp, công suất nguồn, cấu hình tản nhiệt và firmware đang sử dụng.

Doanh nghiệp nên kiểm tra Service Tag và cấu hình phần cứng hiện tại trước khi đặt mua. Việc chọn linh kiện chỉ dựa trên tên model có thể dẫn đến tình trạng không nhận thiết bị, thiếu cáp kết nối, không đủ nguồn hoặc không đáp ứng điều kiện tản nhiệt.

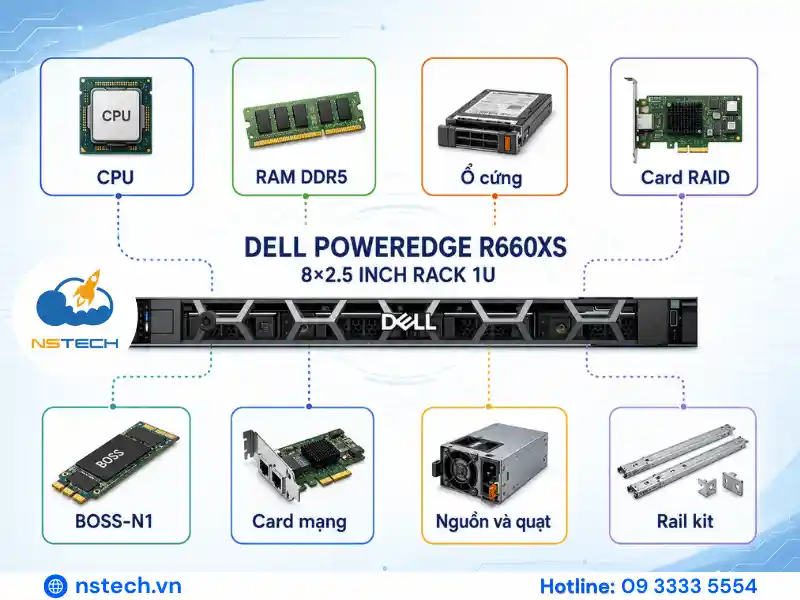

Linh phụ kiện Dell PowerEdge R660xs gồm những gì?

Các linh kiện có thể thay thế hoặc nâng cấp trên Dell R660xs được chia thành tám nhóm chính:

Danh sách trên không đồng nghĩa mọi lựa chọn đều dùng được trên cùng một cấu hình. Dell R660xs có nhiều phương án chassis và backplane, trong đó hệ thống có thể hỗ trợ tối đa 4 ổ 3.5 inch, 8 hoặc 10 ổ 2.5 inch và tùy chọn ổ phía sau.

Nhóm linh kiện xử lý và bộ nhớ

CPU Intel Xeon Scalable cho Dell R660xs

Dell PowerEdge R660xs hỗ trợ tối đa hai bộ xử lý Intel Xeon Scalable. Theo tài liệu Dell, hệ thống hỗ trợ Intel Xeon Scalable thế hệ thứ 4 với tối đa 32 lõi mỗi CPU và thế hệ thứ 5 với tối đa 28 lõi mỗi CPU.

Khi thay thế hoặc nâng cấp CPU, doanh nghiệp cần kiểm tra:

• Thế hệ CPU đang được bo mạch chủ và BIOS hỗ trợ.
• Số lượng CPU hiện tại.
• Model, số lõi và mức công suất của CPU.
• Loại heatsink đang sử dụng.
• Cấu hình quạt và giới hạn nhiệt.
• Cách bố trí RAM tương ứng với từng CPU.
• License phần mềm được tính theo socket hoặc số lõi.

Đối với hệ thống hai CPU, nên sử dụng hai bộ xử lý có thông số đồng nhất và thuộc cấu hình được Dell xác nhận. Không nên tự kết hợp hai CPU khác model chỉ vì chúng sử dụng cùng socket.

Nâng cấp CPU cũng có thể làm tăng yêu cầu về công suất nguồn và khả năng làm mát. Vì vậy, CPU không nên được lựa chọn độc lập với PSU, heatsink và quạt.

RAM DDR5 RDIMM

Dell R660xs sử dụng RAM DDR5 RDIMM và có 16 khe cắm bộ nhớ. Với CPU Intel Xeon Scalable thế hệ thứ 4, dung lượng tối đa được tài liệu Dell công bố là 1 TB. Với thế hệ thứ 5, hệ thống có thể đạt tối đa 1,5 TB khi sử dụng cấu hình DIMM phù hợp. Tốc độ hỗ trợ có thể lên đến 5600 MT/s, nhưng tốc độ vận hành thực tế còn phụ thuộc CPU, loại DIMM và cách bố trí bộ nhớ.

Khi mua RAM Dell R660xs, cần đối chiếu:

• Chuẩn DDR5 RDIMM.
• Dung lượng từng thanh.
• Rank của RAM.
• Tốc độ bộ nhớ.
• Nhà sản xuất và Part Number.
• Cấu hình một CPU hoặc hai CPU.
• Số thanh đang lắp trên từng kênh bộ nhớ.
• Quy tắc cân bằng DIMM giữa hai CPU.

Không thể sử dụng RAM DDR4 trên Dell R660xs. Khe cắm, chuẩn điện và bộ điều khiển bộ nhớ của DDR4 không tương thích với nền tảng DDR5.

Trong trường hợp mở rộng RAM, phương án được khuyến nghị là kiểm tra inventory trong iDRAC, sau đó bổ sung DIMM có thông số phù hợp với bộ nhớ hiện tại. Hạn chế trộn nhiều dung lượng, tốc độ và rank khác nhau nếu chưa kiểm tra quy tắc memory population của Dell.

Nhóm linh kiện lưu trữ

Ổ cứng SAS, SATA và NVMe

Dell PowerEdge R660xs có thể hỗ trợ ổ HDD hoặc SSD sử dụng giao tiếp SAS, SATA và NVMe. Riêng phiên bản chassis 8×2.5 inch có tối đa tám vị trí ổ mặt trước, nhưng không nên mặc định rằng cả tám vị trí đều đã được đấu nối cho NVMe.

Khả năng sử dụng từng loại ổ phụ thuộc vào:

• Loại backplane.
• Cáp backplane.
• Card PERC hoặc HBA.
• Số lượng lane PCIe dành cho NVMe.
• Cấu hình riser.
• Firmware của card điều khiển.
• Carrier tương thích với chassis.

Tài liệu Dell liệt kê các cấu hình 8 và 10 ổ 2.5 inch hỗ trợ SAS, SATA hoặc NVMe, nhưng cấu hình cụ thể phải được xác nhận trên từng máy.

Khi chọn ổ cứng, doanh nghiệp nên cung cấp cho đơn vị tư vấn các thông tin sau:

• Mục đích lưu trữ dữ liệu hay chạy hệ điều hành.
• Dung lượng dữ liệu hiện tại.
• Mức tăng trưởng dự kiến.
• Yêu cầu IOPS và độ trễ.
• RAID cần sử dụng.
• Workload đọc nhiều, ghi nhiều hay hỗn hợp.
• Yêu cầu hot-plug.
• Part Number của ổ đang chạy.
• Định dạng sector của ổ hiện tại.

Đối với RAID, nên sử dụng các ổ có dung lượng, hiệu suất và đặc tính workload tương đương. Khi thay ổ hỏng, ổ mới phải có dung lượng khả dụng không thấp hơn ổ đang được thay thế.

Khay ổ cứng, carrier và backplane

Drive carrier thường bị xem là phụ kiện đơn giản, nhưng dùng sai carrier có thể khiến ổ không lắp vừa, đèn trạng thái không hoạt động đúng hoặc gây khó khăn trong quá trình bảo trì.

Doanh nghiệp cần phân biệt:

• Carrier cho ổ 2.5 inch và 3.5 inch.
• Carrier dành cho từng thế hệ PowerEdge.
• Drive blank dùng để giữ luồng khí.
• Backplane SAS/SATA.
• Backplane hỗ trợ NVMe.
• Cáp nguồn và cáp tín hiệu tương ứng.

Không nên tháo drive blank tại những khay chưa sử dụng. Các tấm che này góp phần duy trì hướng luồng khí bên trong chassis 1U.

Phiên bản Dell R660xs 8×2.5 inch cũng không thể chuyển thành bản 10×2.5 inch chỉ bằng cách mua thêm hai carrier. Việc chuyển đổi có thể liên quan đến mặt trước chassis, drive cage, backplane, cáp và cấu hình điều khiển lưu trữ. Chi phí chuyển đổi cần được so sánh với phương án sử dụng chassis phù hợp ngay từ đầu.

Card RAID PERC và HBA

Dell công bố R660xs hỗ trợ các bộ điều khiển lưu trữ nội bộ gồm:

• PERC H965i.
• PERC H755N.
• PERC H755.
• PERC H355.
• HBA355i.
• HBA465i.

Các tùy chọn bên ngoài gồm HBA355e, HBA465e và HBA965e. Hệ thống cũng hỗ trợ software RAID S160.

Không nên chọn card RAID chỉ dựa trên tên model cao hay thấp. Card phù hợp phải được xác định theo:

• Loại ổ SAS, SATA hay NVMe.
• Backplane đang sử dụng.
• Số lượng ổ.
• Cấp độ RAID cần triển khai.
• Yêu cầu bộ nhớ cache.
• Workload đọc và ghi.
• Nhu cầu kết nối thiết bị lưu trữ ngoài.
• Khả năng tương thích với cáp và front PERC module.

PERC H965i hỗ trợ phần cứng RAID cho SAS, SATA và NVMe với nhiều cấp RAID, nhưng khả năng sử dụng thực tế vẫn bị giới hạn bởi nền tảng và cấu hình backplane.

HBA phù hợp với các hệ thống cần chuyển tiếp ổ trực tiếp cho phần mềm quản lý lưu trữ hoặc giải pháp tự xây dựng RAID ở tầng hệ điều hành. Trước khi thay PERC bằng HBA hoặc ngược lại, cần đánh giá lại cấu trúc dữ liệu, driver và khả năng boot.

BOSS-N1 dành cho hệ điều hành

BOSS-N1 là giải pháp lưu trữ được thiết kế riêng cho việc khởi động hệ điều hành máy chủ. Trên Dell R660xs, BOSS-N1 hỗ trợ RAID 1 phần cứng với hai SSD M.2.

Theo tài liệu Dell, BOSS-N1 sử dụng SSD M.2 NVMe 80 mm và giao tiếp với máy chủ qua PCIe.

Lợi ích của BOSS-N1 gồm:

• Tách ổ hệ điều hành khỏi vùng lưu trữ dữ liệu.
• Không chiếm khay 2.5 inch phía trước.
• Có thể cấu hình RAID 1 cho phân vùng boot.
• Đơn giản hóa việc thay thế hoặc bảo trì ổ dữ liệu.
• Giúp kiến trúc lưu trữ rõ ràng hơn.

BOSS-N1 không bắt buộc trong mọi cấu hình. Với máy chủ nhỏ hoặc ngân sách giới hạn, doanh nghiệp vẫn có thể boot từ ổ thuộc cụm lưu trữ chính. Tuy nhiên, BOSS-N1 thường phù hợp khi cần tách biệt hệ điều hành và dữ liệu ứng dụng.

Card mạng và linh kiện mở rộng

Card mạng OCP

Dell R660xs hỗ trợ card mạng OCP tùy chọn ở phía sau. OCP NIC giúp doanh nghiệp nâng cấp kết nối mạng mà không nhất thiết phải sử dụng một khe PCIe mở rộng thông thường. Tài liệu bảo trì của Dell xác nhận hệ thống có module OCP NIC tùy chọn và cơ chế tháo lắp riêng.

Khi chọn card mạng, cần xác định:

• Số lượng cổng.
• Tốc độ 1GbE, 10GbE, 25GbE hoặc cao hơn.
• Chuẩn RJ45, SFP+ hay SFP28.
• Loại cáp và module quang.
• Tính tương thích với switch.
• Driver của hệ điều hành hoặc hypervisor.
• Nhu cầu VLAN, bonding, failover hoặc RDMA.
• Chuẩn OCP và Part Number được Dell hỗ trợ.

Đối với môi trường ảo hóa, nên tách các luồng quản trị, máy ảo, storage và backup theo thiết kế mạng. Việc nâng tốc độ NIC chỉ mang lại hiệu quả khi switch, module quang, cáp và hệ thống lưu trữ cùng đáp ứng băng thông cần thiết.

Card mở rộng PCIe Gen5 và riser

Dell PowerEdge R660xs hỗ trợ tối đa ba card mở rộng PCIe Gen5. Các khe mở rộng sử dụng dạng low-profile, half-length với độ rộng x8 hoặc x16 tùy loại riser.

Riser quyết định số khe, độ rộng lane và vị trí card có thể lắp. Khi bổ sung card PCIe, cần kiểm tra:

• Riser hiện có.
• Vị trí khe trống.
• Chiều cao và chiều dài card.
• Độ rộng lane PCIe.
• Số CPU đang lắp.
• Công suất tiêu thụ.
• Điều kiện làm mát.
• Khả năng xung đột với BOSS-N1, rear drive cage hoặc card khác.

Các card thường được bổ sung gồm NIC, Fibre Channel HBA, SAS HBA và thiết bị kết nối lưu trữ. Không nên đặt mua card trước khi xác nhận chính xác riser của máy.

Nguồn điện và hệ thống làm mát

Bộ nguồn hot-plug

Dell R660xs hỗ trợ tối đa hai bộ nguồn AC hoặc DC. Các lựa chọn được tài liệu Dell liệt kê gồm nhiều mức công suất từ 600 W đến 1800 W, với các cấp hiệu suất Platinum hoặc Titanium tùy phiên bản.

Công suất nguồn cần được tính theo:

• Số lượng và model CPU.
• Dung lượng RAM.
• Số lượng ổ cứng.
• Card RAID.
• Card mạng và card PCIe.
• Loại quạt.
• Điện áp đầu vào.
• Chế độ dự phòng nguồn.
• Kế hoạch nâng cấp trong tương lai.

Hai nguồn không tự động bảo đảm hệ thống luôn duy trì dự phòng trong mọi tải. Nếu tổng mức tiêu thụ vượt quá khả năng của một PSU, hệ thống có thể không duy trì đầy đủ công suất khi một nguồn gặp sự cố.

Dell khuyến nghị kiểm tra mức tiêu thụ bằng công cụ Enterprise Infrastructure Planning Tool khi lựa chọn hoặc nâng cấp cấu hình.

Khi thay PSU, nên chọn bộ nguồn có Part Number, công suất, chuẩn điện áp và cấp hiệu suất tương thích. Không nên ghép hai PSU khác công suất khi chưa kiểm tra chính sách nguồn và tài liệu hỗ trợ.

Quạt Standard và High Performance

Dell R660xs hỗ trợ tối đa bảy quạt hot-swap, gồm quạt Standard và quạt High Performance cấp Gold.

Loại quạt cần sử dụng phụ thuộc vào cấu hình CPU, ổ NVMe, card mạng tốc độ cao, card PCIe và giới hạn nhiệt của hệ thống.

Không nên tự thay quạt Standard bằng quạt khác chỉ dựa trên kích thước vật lý. iDRAC có thể nhận diện loại quạt, theo dõi tốc độ và đưa ra cảnh báo nếu cấu hình không phù hợp.

Sau khi thay hoặc nâng cấp quạt, cần kiểm tra:

• Trạng thái quạt trong iDRAC.
• Nhiệt độ CPU và inlet.
• Tốc độ quạt khi tải cao.
• System Event Log.
• Cảnh báo cấu hình nhiệt.
• Firmware iDRAC và BIOS.

Phụ kiện lắp đặt và quản trị

Rail kit, cable management arm và bezel

Rail kit giúp cố định Dell R660xs trong tủ rack và hỗ trợ kéo máy ra bảo trì. Cable management arm giữ cáp nguồn và cáp mạng theo đúng hướng khi server được kéo ra khỏi tủ.

Trước khi đặt mua rail kit, cần xác định:

• Model Dell PowerEdge R660xs.
• Độ sâu chassis.
• Loại tủ rack.
• Khoảng cách giữa thanh rack trước và sau.
• Kiểu lỗ rack vuông, tròn có ren hoặc tròn không ren.
• Nhu cầu sử dụng cable management arm.
• Không gian dành cho dây cáp phía sau.

Front bezel là phụ kiện tùy chọn được Dell mô tả trong tài liệu bảo trì của R660xs. Bezel giúp che mặt trước và có thể hạn chế thao tác không được phép đối với các khay ổ.

License iDRAC9

iDRAC9 là hệ thống quản trị tích hợp trên Dell PowerEdge, hỗ trợ theo dõi phần cứng, xem inventory, kiểm tra cảnh báo và quản lý máy chủ từ xa.

Khi mua hoặc nâng cấp license iDRAC, cần kiểm tra:

• Service Tag của máy.
• Phiên bản license hiện tại.
• Tính năng quản trị từ xa cần sử dụng.
• Cách cấp và kích hoạt license.
• Khả năng chuyển license khi thay mainboard.
• Chính sách license tại thời điểm mua.

Không nên mua license chỉ dựa trên tên “Express” hoặc “Enterprise” mà chưa xác định tính năng thực tế cần dùng.

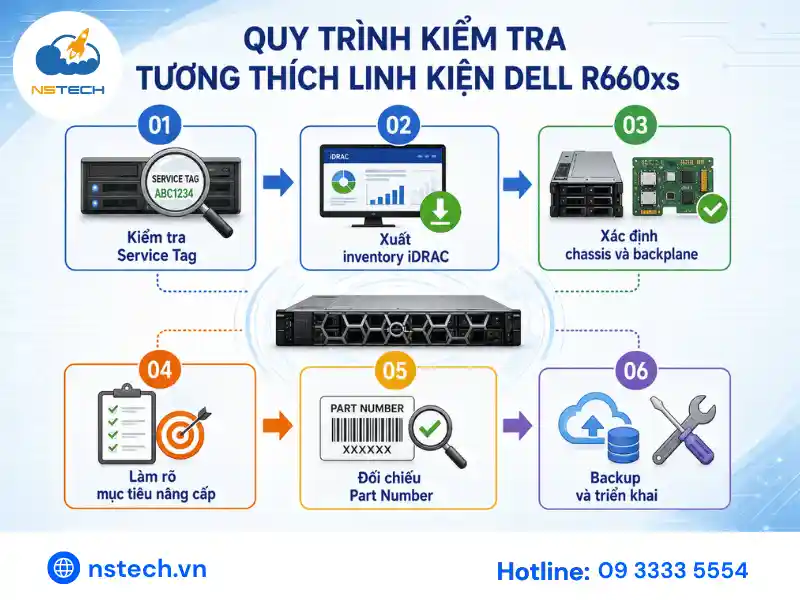

Cách kiểm tra linh kiện tương thích với Dell R660xs

Quy trình được khuyến nghị gồm sáu bước:

Bước 1: Thu thập Service Tag

Service Tag giúp xác định cấu hình máy xuất xưởng, bảo hành, tài liệu và driver tương ứng.

Bước 2: Xuất inventory từ iDRAC

Ghi nhận CPU, RAM, ổ cứng, controller, NIC, PSU, fan, riser và phiên bản firmware hiện tại.

Bước 3: Kiểm tra chassis và backplane

Xác định máy thuộc phiên bản 4×3.5, 8×2.5 hay 10×2.5, đồng thời kiểm tra backplane hỗ trợ SAS, SATA, NVMe hoặc cấu hình kết hợp.

Bước 4: Xác định mục tiêu nâng cấp

Doanh nghiệp cần làm rõ đang thiếu CPU, RAM, dung lượng, IOPS, băng thông mạng hay khả năng dự phòng.

Bước 5: Đối chiếu Part Number

Kiểm tra Part Number của linh kiện mới, carrier, cáp, riser và các phụ kiện đi kèm. Không nên chỉ dựa trên tên thương mại.

Bước 6: Chuẩn bị kế hoạch triển khai

Backup dữ liệu, cập nhật firmware cần thiết, chuẩn bị maintenance window và kiểm tra lại hệ thống sau khi lắp đặt.

Gợi ý cấu hình linh kiện theo nhu cầu

Không có một bộ linh kiện chung phù hợp cho mọi doanh nghiệp. Cấu hình cần được xây dựng từ workload và giới hạn của chassis thực tế.

Những lỗi cần tránh khi mua linh phụ kiện

Chọn linh kiện chỉ theo tên model

Hai máy Dell R660xs có thể sử dụng backplane, controller, riser và PSU khác nhau.

Mặc định mọi khay 2.5 inch đều hỗ trợ NVMe

Số lượng khay không phản ánh đầy đủ khả năng kết nối NVMe.

Trộn RAM không theo quy tắc

Việc trộn DIMM khác dung lượng, rank hoặc tốc độ có thể làm giảm tốc độ bộ nhớ hoặc phát sinh cảnh báo.

Mua ổ nhưng thiếu carrier

Ổ có thể đúng giao tiếp nhưng không thể lắp hoặc không hiển thị trạng thái đúng nếu carrier không phù hợp.

Nâng CPU nhưng không kiểm tra tản nhiệt

CPU công suất cao có thể yêu cầu heatsink, quạt hoặc PSU khác.

Bổ sung card PCIe nhưng không kiểm tra riser

Card có thể đúng chuẩn PCIe nhưng không phù hợp chiều cao, chiều dài hoặc số lane của riser.

Thay PSU chỉ dựa trên công suất

Ngoài công suất, cần kiểm tra điện áp, đầu nối, Part Number và cấu hình dự phòng.

Mua linh phụ kiện Dell PowerEdge R660xs tại NSTECH

Việc nâng cấp Dell PowerEdge R660xs nên bắt đầu bằng việc kiểm tra cấu hình hiện tại thay vì lựa chọn linh kiện rời rạc. CPU, RAM, ổ cứng, card RAID, card mạng, nguồn và quạt có mối liên hệ trực tiếp với chassis, backplane, riser và điều kiện tản nhiệt.

NSTECH hỗ trợ doanh nghiệp kiểm tra Service Tag, xác định cấu hình đang sử dụng và lựa chọn linh phụ kiện phù hợp với workload, kế hoạch nâng cấp và ngân sách.

Khi yêu cầu tư vấn hoặc báo giá máy chủ Dell PowerEdge R660xs bao nhiêu, doanh nghiệp nên cung cấp:

• Service Tag của máy chủ.
• Ảnh mặt trước và mặt sau.
• Inventory xuất từ iDRAC.
• Cấu hình CPU và RAM hiện tại.
• Loại backplane.
• Card RAID hoặc HBA.
• Số lượng và loại ổ đang sử dụng.
• Công suất nguồn.
• Mục tiêu cần nâng cấp.
• Hệ điều hành hoặc nền tảng ảo hóa.

Liên hệ NSTECH để kiểm tra tương thích và nhận đề xuất cấu hình linh phụ kiện Dell PowerEdge R660xs theo nhu cầu thực tế của hệ thống.
