Hướng dẫn sử dụng Máy chủ Dell PowerEdge R660xs

Dell PowerEdge R660xs là máy chủ rack 1U dành cho các hệ thống cần cân bằng giữa mật độ tính toán, khả năng mở rộng và chi phí đầu tư. Tuy nhiên, để máy chủ vận hành ổn định, doanh nghiệp cần thực hiện đúng quy trình từ lắp đặt vật lý, cấu hình iDRAC9, thiết lập RAID, cài hệ điều hành đến cập nhật firmware và giám sát định kỳ.

Hướng dẫn dưới đây tập trung vào quy trình triển khai thực tế cho quản trị viên hệ thống. Tên menu hoặc tính năng có thể khác nhẹ tùy phiên bản firmware, loại PERC, backplane, license iDRAC và cấu hình máy chủ đã đặt mua. Dell cung cấp riêng Installation and Service Manual cho R660xs, trong đó bao gồm tổng quan hệ thống, thông số, thay thế linh kiện và xử lý sự cố.

Hướng dẫn sử dụng Dell PowerEdge R660xs gồm những bước nào?

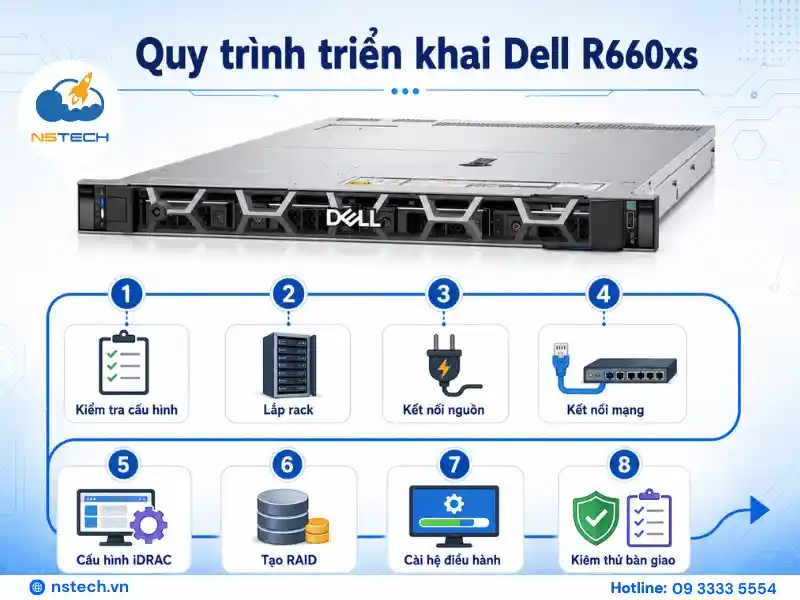

Quy trình triển khai Dell R660xs có thể chia thành tám bước chính:

1. Kiểm tra cấu hình và Service Tag.
2. Lắp máy chủ vào tủ rack.
3. Kết nối nguồn, mạng dữ liệu và mạng quản trị.
4. Thiết lập BIOS, thời gian và chế độ khởi động.
5. Cấu hình địa chỉ IP và tài khoản iDRAC9.
6. Tạo RAID hoặc Virtual Disk.
7. Cài hệ điều hành và driver.
8. Cấu hình giám sát, cảnh báo, backup và bảo trì.

Không nên đưa máy chủ vào môi trường production ngay sau khi cài hệ điều hành. Quản trị viên cần kiểm tra tình trạng phần cứng, RAID, nguồn dự phòng, kết nối mạng, backup và khả năng khôi phục trước khi bàn giao.

Cần chuẩn bị gì trước khi lắp đặt Dell R660xs?

Trước khi triển khai lắp đặt máy Chủ Dell PowerEdge R660xs chính hãng, phòng IT nên kiểm tra các thành phần sau:

Service Tag và thông tin nhận dạng hệ thống được đặt trên thẻ thông tin ở mặt trước máy. Với máy sử dụng chế độ Secure Default Access, thẻ này cũng chứa mật khẩu iDRAC mặc định duy nhất của thiết bị.

Cách lắp máy chủ Dell R660xs vào tủ rack

Bước 1: Xác định vị trí lắp đặt

Chọn vị trí còn trống 1U trong tủ rack. Không đặt thiết bị hoặc dây cáp chắn mặt trước và mặt sau vì máy chủ rack sử dụng luồng khí đi xuyên qua chassis để làm mát.

Máy chủ nên được lắp cùng rail kit tương thích với chassis. Không đặt máy trực tiếp lên máy chủ khác hoặc chỉ cố định bằng tai rack phía trước.

Bước 2: Lắp rail kit

Lắp hai thanh rail vào đúng vị trí trên rack, kiểm tra khóa rail và độ cân bằng trước khi đưa máy chủ vào.

Do R660xs có trọng lượng thay đổi theo số CPU, nguồn và ổ đĩa, nên sử dụng ít nhất hai người hoặc thiết bị nâng khi lắp máy vào vị trí cao.

Bước 3: Kết nối nguồn điện

Nếu máy có hai nguồn dự phòng, nên kết nối mỗi PSU với một PDU hoặc một nhánh nguồn khác nhau. Điều này giúp hạn chế việc mất cả hai nguồn khi một PDU hoặc nhánh điện gặp sự cố.

Sau khi kết nối, kiểm tra đèn trạng thái trên từng PSU. Không rút đồng thời hai PSU khi hệ thống đang hoạt động.

Bước 4: Kết nối mạng

Tối thiểu cần chuẩn bị:

• Một kết nối cho cổng quản trị iDRAC.
• Một hoặc nhiều kết nối mạng cho hệ điều hành và ứng dụng.
• Kết nối SAN, storage hoặc cluster nếu kiến trúc hệ thống yêu cầu.

Nên đặt iDRAC trong VLAN quản trị riêng, không mở trực tiếp giao diện quản trị ra Internet.

Bước 5: Kiểm tra trước khi bật nguồn

Kiểm tra lại ổ đĩa, nguồn, dây mạng, rail và các cảnh báo vật lý. Chỉ lắp hoặc tháo nóng những linh kiện được thiết kế và cấu hình hỗ trợ hot-plug; các thao tác bên trong chassis phải tuân theo Installation and Service Manual của Dell.

Thiết lập BIOS và thông số hệ thống ban đầu

Bật máy chủ và nhấn F2 khi màn hình POST xuất hiện để vào System Setup.

Trong System Setup, quản trị viên có thể cấu hình:

• System BIOS.
• iDRAC Settings.
• Device Settings.
• Boot Settings.
• System Security.
• Integrated Devices.
• System Profile.

Dell xác nhận System Setup có thể được sử dụng để cấu hình BIOS, iDRAC và các thiết bị; khi khởi động trực tiếp, nhấn F2 và chọn System Setup Main Menu.

Các thiết lập cần kiểm tra gồm:

Ngày giờ hệ thống

Đặt đúng ngày, giờ và múi giờ. Sau khi cài hệ điều hành, cấu hình NTP để đồng bộ thời gian với domain controller hoặc máy chủ thời gian nội bộ.

Boot Mode

Ưu tiên UEFI cho các hệ điều hành hiện đại, trừ khi phần mềm hoặc hệ điều hành cũ yêu cầu Legacy BIOS.

Boot Mode trong BIOS phải khớp với phương thức tạo bộ cài và phân vùng hệ điều hành.

Virtualization Technology

Khi triển khai VMware ESXi, Hyper-V, Proxmox VE hoặc nền tảng ảo hóa khác, kiểm tra các chức năng hỗ trợ ảo hóa trong BIOS theo yêu cầu của hypervisor.

System Profile

Không nên chọn profile hiệu năng cao nhất theo thói quen. Hãy lựa chọn profile dựa trên workload, mức tiêu thụ điện, độ trễ và chính sách vận hành của doanh nghiệp.

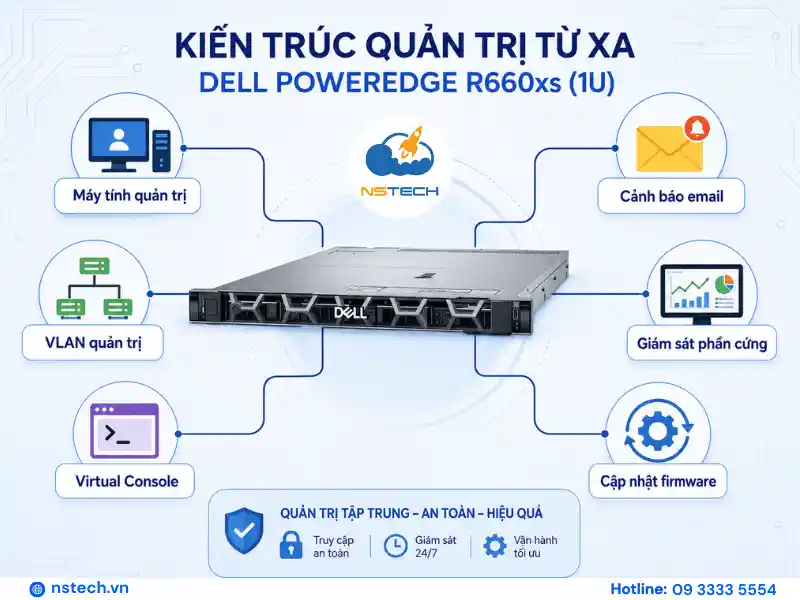

Cách cấu hình iDRAC9 trên Dell PowerEdge R660xs

iDRAC9 là bộ điều khiển quản trị ngoài băng, cho phép phòng IT kiểm tra tình trạng máy chủ, cấu hình phần cứng, xem log và thực hiện nhiều thao tác ngay cả khi hệ điều hành chưa hoạt động. Dell duy trì User’s Guide riêng cho iDRAC9 với hướng dẫn thiết lập, quản lý và xử lý sự cố.

Đặt địa chỉ IP cho iDRAC

Trong màn hình khởi động:

1. Nhấn F2.
2. Chọn iDRAC Settings.
3. Mở phần Network.
4. Chọn cổng mạng quản trị phù hợp.
5. Chọn DHCP hoặc Static IP.
6. Nhập IP Address, Subnet Mask, Gateway và DNS.
7. Lưu cấu hình và thoát.

Với hệ thống production, nên sử dụng IP tĩnh hoặc DHCP reservation để địa chỉ quản trị không thay đổi.

Thông tin nên được ghi vào tài liệu bàn giao:

• Hostname iDRAC.
• Địa chỉ IP.
• VLAN quản trị.
• Service Tag.
• Tài khoản quản trị.
• Người chịu trách nhiệm.
• Ngày cập nhật firmware gần nhất.

Đăng nhập iDRAC lần đầu

Truy cập giao diện iDRAC bằng trình duyệt thông qua địa chỉ IP đã cấu hình.

Tên người dùng mặc định thường là:

root

Nếu hệ thống sử dụng Secure Default Access, mật khẩu duy nhất được in trên thẻ thông tin của máy. Trường hợp đơn hàng sử dụng legacy password, mật khẩu có thể là calvin; quản trị viên sẽ được yêu cầu thay đổi mật khẩu trước khi tiếp tục.

Ngay sau lần đăng nhập đầu tiên cần:

• Thay đổi mật khẩu mặc định.
• Tạo tài khoản cá nhân cho từng quản trị viên.
• Không sử dụng chung tài khoản root cho hoạt động hằng ngày.
• Phân quyền theo vai trò.
• Lưu thông tin trong hệ thống quản lý mật khẩu của doanh nghiệp.

Dell cảnh báo việc giữ nguyên thông tin đăng nhập mặc định là một rủi ro bảo mật và iDRAC có thể hiển thị cảnh báo khi tài khoản mặc định vẫn còn được sử dụng.

Thiết lập bảo mật cho mạng quản trị

Nên áp dụng các biện pháp sau:

• Đặt iDRAC trong VLAN quản trị riêng.
• Chỉ cho phép máy quản trị hoặc VPN truy cập.
• Không NAT cổng iDRAC trực tiếp ra Internet.
• Tắt các giao thức không sử dụng.
• Cài chứng thư TLS nội bộ khi có điều kiện.
• Tích hợp Active Directory hoặc LDAP nếu license và chính sách cho phép.
• Bật cảnh báo đăng nhập và ghi log quản trị.
• Sao lưu cấu hình sau khi hoàn tất.

Sử dụng Virtual Console và Virtual Media

Virtual Console cho phép điều khiển bàn phím, màn hình và chuột của máy chủ từ xa. Virtual Media có thể được dùng để gắn file ISO phục vụ cài hệ điều hành hoặc chạy công cụ cứu hộ.

Đây là tính năng phụ thuộc license đối với máy chủ rack. iDRAC Enterprise cung cấp các chức năng như Virtual Console, Virtual Media và giám sát hiệu năng ngoài băng.

Trước khi triển khai từ xa, cần kiểm tra mục Licenses trong iDRAC để xác nhận hệ thống có license phù hợp.

Cách cấu hình RAID cho Dell R660xs

RAID cần được thiết kế theo workload, số ổ đĩa, loại ổ, dung lượng, yêu cầu hiệu năng và thời gian phục hồi. Không nên mặc định tất cả máy chủ đều sử dụng cùng một RAID level.

Chọn RAID theo nhu cầu

RAID không thay thế backup. Xóa Virtual Disk, khởi tạo lại controller hoặc chọn nhầm ổ có thể làm mất toàn bộ dữ liệu.

Tạo Virtual Disk bằng Lifecycle Controller

Một phương thức phổ biến là:

1. Khởi động lại máy chủ.
2. Nhấn F10 để mở Lifecycle Controller.
3. Chọn OS Deployment.
4. Chọn Deploy OS.
5. Chọn Configure RAID First.
6. Chọn storage controller.
7. Chọn ổ đĩa và RAID level.
8. Đặt dung lượng và tên Virtual Disk.
9. Kiểm tra lại cấu hình trước khi xác nhận.

Dell cho phép cấu hình RAID trước khi cài hệ điều hành thông qua trình OS Deployment của Lifecycle Controller. Các tùy chọn hiển thị phụ thuộc controller và chế độ hoạt động của controller.

Trước khi tạo hoặc thay đổi RAID trên máy đang có dữ liệu, phải:

• Xác nhận backup có thể khôi phục.
• Chụp lại cấu hình Virtual Disk.
• Ghi nhận thứ tự ổ đĩa và Service Tag.
• Kiểm tra trạng thái từng physical disk.
• Thực hiện trong maintenance window.

Cài đặt hệ điều hành trên Dell PowerEdge R660xs

Dell Lifecycle Controller có chức năng OS Deployment để hỗ trợ triển khai hệ điều hành và nạp các driver cần thiết trong quá trình cài đặt.

Quy trình cơ bản:

1. Nhấn F10 trong quá trình khởi động.
2. Chọn OS Deployment.
3. Chọn Deploy OS.
4. Chọn cấu hình RAID trước hoặc đi thẳng đến cài đặt.
5. Chọn hệ điều hành.
6. Kiểm tra chế độ UEFI hoặc BIOS.
7. Gắn ISO từ USB, ổ đĩa hoặc Virtual Media.
8. Thực hiện theo trình hướng dẫn.
9. Phân vùng ổ cài đặt.
10. Hoàn tất cài đặt và khởi động lại.

Dell hướng dẫn sử dụng Lifecycle Controller để triển khai hệ điều hành và cho phép chọn Configure RAID First hoặc Go Directly to OS Deployment tùy trạng thái hệ thống.

Sau khi cài xong cần:

• Cập nhật driver chipset, storage và NIC.
• Đặt hostname và địa chỉ IP.
• Cấu hình NTP.
• Tham gia domain nếu có.
• Thiết lập firewall.
• Cài phần mềm backup.
• Cài hệ thống giám sát.
• Kiểm tra Device Manager hoặc log kernel.
• Kiểm thử reboot và khả năng khởi động từ Virtual Disk.

Danh sách hệ điều hành được hỗ trợ có thể thay đổi theo phiên bản firmware và driver. Trước khi triển khai, nên tra cứu bằng Service Tag trên Dell Support thay vì chỉ dựa vào danh sách chung.

Cập nhật BIOS, firmware và driver

Firmware cũ có thể gây ra lỗi tương thích, bảo mật, nhận diện linh kiện hoặc quản trị từ xa. Tuy nhiên, không nên cập nhật tự động trên production mà chưa đánh giá release notes và phương án rollback.

Có thể cập nhật bằng Lifecycle Controller:

1. Khởi động lại máy chủ và nhấn F10.
2. Chọn Firmware Update.
3. Chọn Launch Firmware Update.
4. Chọn nguồn cập nhật.
5. Kiểm tra danh sách gói firmware.
6. Chỉ chọn phiên bản phù hợp.
7. Xác nhận và chờ hệ thống hoàn tất.

Lifecycle Controller hỗ trợ các nguồn cập nhật như website Dell, network share hoặc thiết bị lưu trữ cục bộ.

Trước mỗi đợt cập nhật:

• Kiểm tra backup.
• Chụp cấu hình BIOS, iDRAC và RAID.
• Đọc release notes.
• Đảm bảo hai nguồn điện ổn định.
• Tạm dừng workload hoặc di chuyển máy ảo.
• Không ngắt điện khi quá trình cập nhật đang chạy.
• Kiểm tra tình trạng hệ thống sau reboot.

Không nhất thiết phải cập nhật từng phiên bản ngay khi phát hành. Mức độ ưu tiên phụ thuộc vào lỗi bảo mật, lỗi đang gặp, yêu cầu tương thích và chính sách quản lý thay đổi.

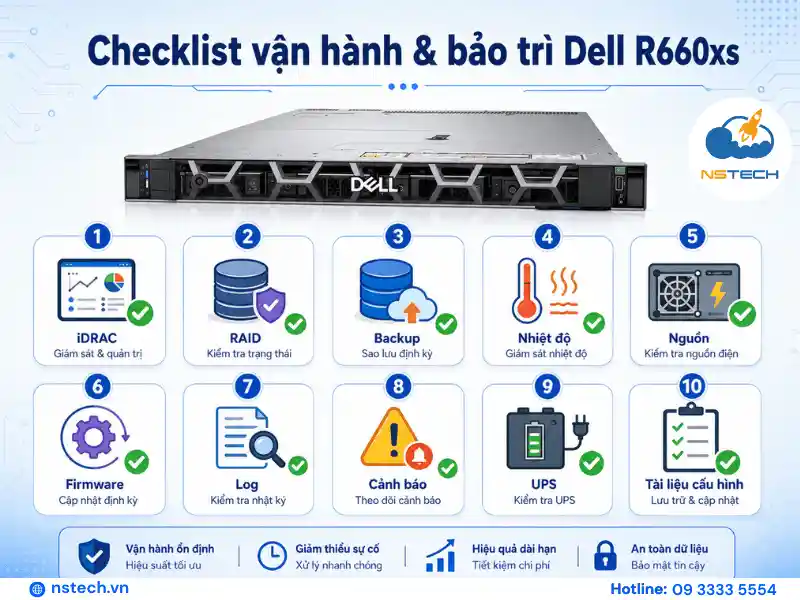

Quản trị và giám sát máy chủ hằng ngày

Sau khi triển khai, iDRAC nên được sử dụng như điểm giám sát phần cứng trung tâm.

Các mục cần theo dõi gồm:

• Overall System Health.
• CPU và bộ nhớ.
• Physical Disk và Virtual Disk.
• Nguồn điện.
• Quạt và nhiệt độ.
• Card mạng.
• Firmware Inventory.
• System Event Log.
• Lifecycle Log.
• Các job cập nhật đang chờ.
• License iDRAC.

Nên cấu hình cảnh báo qua email, SNMP hoặc hệ thống quản trị tập trung để phòng IT nhận thông báo ngay khi xuất hiện lỗi ổ đĩa, nguồn, nhiệt độ hoặc bộ nhớ.

Với nhiều máy chủ Dell, doanh nghiệp có thể cân nhắc hệ thống quản trị tập trung thay vì đăng nhập riêng từng iDRAC.

Lịch bảo trì Dell R660xs đề xuất

Việc vệ sinh phải được thực hiện theo quy trình an toàn của phòng máy. Không dùng máy thổi bụi hoặc thiết bị có thể tạo tĩnh điện trực tiếp vào linh kiện.

Checklist bàn giao máy chủ sau triển khai

Trước khi đưa Dell R660xs vào production, cần xác nhận:

• Service Tag đã được ghi nhận.
• BIOS và firmware đã được kiểm tra.
• Hai nguồn hoạt động bình thường.
• iDRAC có IP tĩnh và hostname.
• Mật khẩu mặc định đã được thay đổi.
• Tài khoản quản trị được phân quyền.
• RAID và Virtual Disk ở trạng thái Optimal.
• Hệ điều hành nhận đủ CPU, RAM, NIC và storage.
• NTP hoạt động chính xác.
• Backup đã chạy thành công.
• Đã thực hiện kiểm thử khôi phục.
• Cảnh báo email hoặc SNMP hoạt động.
• Có sơ đồ mạng và tài liệu cấu hình.
• Có kế hoạch cập nhật và bảo trì.
• Thông tin bảo hành đã được lưu.

Kết luận: Triển khai Dell PowerEdge R660xs cùng NSTECH

Hướng dẫn sử dụng Máy chủ Dell PowerEdge R660xs một cách hiệu quả không chỉ là bật máy và cài hệ điều hành. Doanh nghiệp cần triển khai đồng bộ từ tủ rack, nguồn điện, mạng quản trị, iDRAC9, RAID, firmware, backup đến hệ thống giám sát.

Cấu hình RAID, hệ điều hành và chính sách quản trị phải dựa trên workload thực tế. Việc sử dụng một cấu hình chung cho mọi doanh nghiệp có thể dẫn đến thiếu hiệu năng, lãng phí dung lượng hoặc kéo dài thời gian phục hồi khi xảy ra sự cố.

NSTECH hỗ trợ tư vấn cấu hình, lắp đặt, thiết lập RAID, cài hệ điều hành, cấu hình iDRAC và xây dựng phương án vận hành Dell PowerEdge R660xs theo hạ tầng thực tế của doanh nghiệp. Liên hệ NSTECH để được khảo sát và triển khai máy chủ phù hợp với workload, ngân sách và kế hoạch mở rộng.
