Linh phụ kiện Máy chủ Dell PowerEdge R660

Linh phụ kiện máy chủ Dell PowerEdge R660 chính hãng bao gồm các thành phần phục vụ cấu hình mới, nâng cấp tài nguyên, thay thế linh kiện hỏng và hoàn thiện hệ thống rack. Các nhóm thường được quan tâm gồm CPU Intel Xeon, RAM DDR5 ECC, ổ cứng SAS/SATA/NVMe, card RAID, card mạng, bộ nguồn, quạt, backplane, riser, rail kit và BOSS-N1.

Dell PowerEdge R660 là máy chủ rack 1U hỗ trợ tối đa hai bộ xử lý Intel Xeon Scalable thế hệ thứ 4 hoặc thứ 5, 32 khe RAM DDR5 và nhiều cấu hình ổ đĩa khác nhau. Do số lượng tùy chọn lớn, linh kiện phù hợp không thể xác định chỉ dựa trên tên “Dell R660” mà cần kiểm tra thêm Service Tag, chassis, backplane, CPU, riser và cấu hình hiện tại.

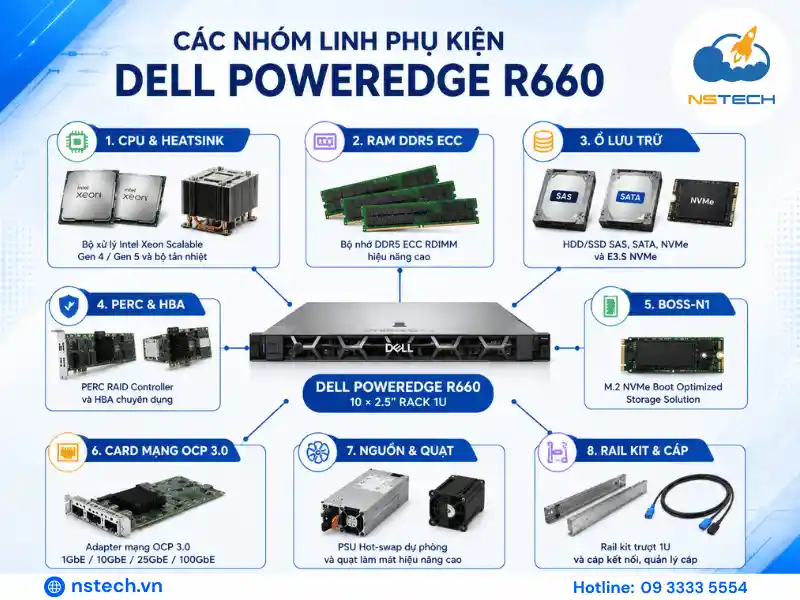

Linh phụ kiện Dell PowerEdge R660 gồm những gì?

CPU Intel Xeon và bộ tản nhiệt

Dell PowerEdge R660 hỗ trợ tối đa hai bộ xử lý Intel Xeon Scalable thế hệ thứ 4, Intel Xeon Max hoặc Intel Xeon Scalable thế hệ thứ 5. Phiên bản BIOS, iDRAC và firmware tối thiểu có thể khác nhau theo thế hệ CPU; tài liệu Dell yêu cầu firmware phù hợp khi sử dụng CPU thế hệ thứ 5.

Khi bổ sung hoặc thay CPU, doanh nghiệp cần kiểm tra đồng thời:

• Model và thế hệ CPU đang sử dụng.
• Số socket đã được lắp.
• Phiên bản BIOS và iDRAC.
• Loại heatsink phù hợp với công suất nhiệt của CPU.
• Cấu hình quạt và giới hạn nhiệt.
• Cách phân bổ RAM giữa hai CPU.
• PSU hiện tại có đáp ứng cấu hình mới hay không.

Không nên mua CPU chỉ vì cùng loại socket. Một bộ xử lý có thể lắp vừa về mặt cơ học nhưng chưa chắc được BIOS, bo mạch, heatsink hoặc cấu hình làm mát hiện tại hỗ trợ.

Nếu máy chủ đang dùng một CPU và cần nâng lên hai CPU, BOM nâng cấp có thể phải bao gồm CPU, heatsink, keo tản nhiệt hoặc cụm tản nhiệt, RAM cho socket thứ hai và các thành phần làm mát tương ứng. Danh sách cuối cùng cần được đối chiếu theo Service Tag.

RAM DDR5 ECC RDIMM

Dell R660 có 32 khe RAM DDR5 RDIMM, gồm 16 khe tương ứng với mỗi CPU. Tài liệu hiện hành của Dell liệt kê RAM DDR5 RDIMM và tốc độ danh định phụ thuộc thế hệ CPU: nền tảng Gen 4 có các mức 4.800 hoặc 4.400 MT/s, trong khi cấu hình Gen 5 được liệt kê ở mức 5.600 MT/s. Tốc độ vận hành thực tế còn phụ thuộc CPU, loại DIMM, số DIMM trên mỗi kênh và chế độ hệ thống.

Các dung lượng module được Dell liệt kê gồm:

• 16GB DDR5 RDIMM.
• 32GB DDR5 RDIMM.
• 64GB DDR5 RDIMM.
• 96GB DDR5 RDIMM trên cấu hình Gen 5.
• 128GB DDR5 RDIMM.
• 256GB DDR5 RDIMM trên một số cấu hình Gen 4.

Khi nâng cấp RAM Dell PowerEdge R660, không nên chỉ kiểm tra dung lượng và tốc độ in trên nhãn. Cần đối chiếu thêm rank, tổ chức chip x4 hoặc x8, công nghệ 3DS, số lượng thanh RAM, thứ tự khe cắm và quy tắc cân bằng bộ nhớ.

Dell lưu ý rằng một số cách trộn dung lượng, loại chip hoặc công nghệ DIMM không được hỗ trợ. Nếu lắp sai ma trận, hệ thống có thể không khởi động, hoạt động với tốc độ thấp hơn hoặc không khai thác hết băng thông bộ nhớ.

Khuyến nghị thực tế: Khi mở rộng dung lượng, nên kiểm kê toàn bộ RAM đang lắp bằng iDRAC hoặc System Information, sau đó xây dựng lại ma trận RAM hoàn chỉnh thay vì mua thêm từng thanh riêng lẻ.

Ổ cứng SAS, SATA, NVMe và E3.S

Tùy chassis và backplane, Dell PowerEdge R660 có thể hỗ trợ:

• 8 ổ 2.5 inch SAS, SATA hoặc NVMe hot-swap.
• 10 ổ 2.5 inch SAS, SATA hoặc NVMe hot-swap.
• 14 ổ EDSFF E3.S NVMe hot-swap.
• 16 ổ EDSFF E3.S NVMe hot-swap.

Với phiên bản Dell R660 10×2.5 inch, không nên mặc định rằng cả 10 khay đều có thể sử dụng mọi loại ổ. Khả năng hỗ trợ SAS, SATA hoặc NVMe phụ thuộc vào backplane, dây tín hiệu, PERC hoặc HBA, kết nối PCIe và cấu hình đặt hàng ban đầu.

Các linh phụ kiện liên quan đến ổ đĩa có thể gồm:

• HDD SAS 2.5 inch.
• SSD SAS 2.5 inch.
• SSD SATA 2.5 inch.
• SSD NVMe U.2 2.5 inch.
• SSD EDSFF E3.S.
• Tray hoặc drive carrier.
• Drive blank cho khay chưa sử dụng.
• Backplane ổ đĩa.
• Cáp SAS hoặc cáp NVMe.
• Rear drive module trên cấu hình hỗ trợ.
• PERC, HBA hoặc cáp kết nối trực tiếp.

Đối với ổ thay thế trong mảng RAID, nên kiểm tra dung lượng, sector format, giao tiếp, tốc độ và yêu cầu firmware. Ổ mới có dung lượng thấp hơn ổ thành viên cũ có thể không được chấp nhận khi rebuild, kể cả khi chênh lệch dung lượng công bố không lớn.

Card RAID, HBA và BOSS-N1

Dell liệt kê nhiều bộ điều khiển lưu trữ cho PowerEdge R660, gồm PERC H965i, PERC H755, PERC H755N, PERC H355, HBA355i, HBA465i, HBA355e, PERC H965e và Software RAID S160. Danh sách áp dụng thực tế phụ thuộc chassis và kiến trúc lưu trữ.

Việc lựa chọn bộ điều khiển cần dựa trên mục đích sử dụng:

BOSS-N1 là tùy chọn ổ khởi động dành cho R660, hỗ trợ tối đa hai SSD M.2 NVMe. Bộ kit có thể bao gồm controller, carrier, SSD M.2, cáp nguồn, cáp tín hiệu, nắp che và các chi tiết lắp đặt liên quan.

BOSS-N1 phù hợp khi doanh nghiệp muốn đặt hệ điều hành hoặc hypervisor trên một nhóm ổ riêng, giữ toàn bộ khay phía trước cho máy ảo, database hoặc dữ liệu ứng dụng.

Card mạng OCP 3.0 và card PCIe

Dell R660 hỗ trợ card LOM tùy chọn, card mạng OCP 3.0 và các card mở rộng PCIe. Theo tài liệu Dell, lựa chọn OCP có thể gồm 1GbE, 10GbE, 25GbE hoặc 100GbE, với số cổng thay đổi theo từng adapter.

Linh phụ kiện mạng thường bao gồm:

• Card 1GbE RJ45.
• Card 10GbE RJ45 hoặc SFP+.
• Card 25GbE SFP28.
• Card 100GbE.
• OCP 3.0 NIC.
• PCIe NIC.
• Module quang.
• DAC hoặc AOC.
• Cáp mạng đồng.
• Riser và bracket phù hợp.

Card OCP 3.0 giúp bổ sung kết nối mạng mà không nhất thiết sử dụng một khe PCIe tiêu chuẩn. Tuy nhiên, cần kiểm tra loại card, PCIe width, connector trên bo mạch và các giới hạn phát sinh từ cấu hình lưu trữ.

R660 hỗ trợ nhiều cấu hình riser với tối đa ba khe PCIe, gồm các tùy chọn Gen4 hoặc Gen5. Chiều cao card, chiều dài card và lane PCIe thay đổi theo riser; vì vậy không thể xác định khả năng lắp card chỉ bằng cách đếm số khe trống ở mặt sau máy.

Bộ nguồn và quạt làm mát

Dell PowerEdge R660 hỗ trợ tối đa hai bộ nguồn AC hoặc DC. Các lựa chọn được Dell liệt kê gồm 700W, 800W, 1.100W, 1.400W và 1.800W với mức điện áp, chuẩn hiệu suất và dây nguồn khác nhau.

Khi thay hoặc bổ sung nguồn, cần kiểm tra:

• Công suất nguồn.
• Điện áp đầu vào.
• Nguồn AC hay DC.
• Loại đầu cắm và dây nguồn.
• Khả năng hoạt động dự phòng.
• Công suất thực tế khi sử dụng điện áp thấp.
• Sự tương thích giữa hai PSU.
• Tổng tải của CPU, RAM, ổ đĩa và card mở rộng.

Doanh nghiệp không nên mặc định rằng PSU công suất lớn hơn luôn có thể thay trực tiếp cho PSU hiện tại. Một số bộ nguồn sử dụng dây điện và điều kiện đầu vào khác nhau.

Về làm mát, Dell liệt kê tối đa bốn bộ quạt tiêu chuẩn hoặc bốn bộ quạt hiệu năng cao HPR Gold. Loại quạt phù hợp phụ thuộc CPU, lưu trữ, card PCIe và giới hạn nhiệt của cấu hình.

Khi nâng CPU công suất cao, bổ sung NVMe mật độ lớn hoặc card mạng tốc độ cao, cần kiểm tra lại heatsink, quạt, air shroud và airflow thay vì chỉ nâng cấp linh kiện xử lý.

Backplane, riser, tray ổ cứng và cáp kết nối

Backplane và riser là hai nhóm linh kiện dễ bị bỏ sót khi lập báo giá nâng cấp.

Backplane quyết định số lượng khay, loại ổ, giao tiếp và cách kết nối ổ đĩa với controller hoặc bo mạch. Chuyển từ SAS/SATA sang NVMe thường không đơn giản là thay ổ; hệ thống có thể cần backplane, cáp, controller và cấu hình PCIe khác.

Riser quyết định số lượng, vị trí, chiều cao và băng thông của card mở rộng. Một card PCIe tương thích về chuẩn giao tiếp vẫn có thể không lắp được nếu riser hiện tại thiếu khe, không đủ lane hoặc không hỗ trợ chiều cao của card.

Khi báo giá, cần yêu cầu nhà cung cấp xác nhận bộ kit hoàn chỉnh, tránh trường hợp mua đúng card nhưng thiếu cáp, bracket hoặc chi tiết cố định.

Rail kit, bezel và phụ kiện quản lý cáp

Phụ kiện lắp rack của R660 có thể gồm rail trượt, rail tĩnh, cable management arm, strain relief bar và bezel mặt trước.

Dell lưu ý việc chọn rail cần xem xét khoảng cách giữa thanh rack trước và sau, loại lỗ rack, vị trí PDU, chiều sâu tủ và không gian dành cho phụ kiện quản lý cáp.

Các nhóm phụ kiện rack gồm:

• Sliding rail.
• Static rail.
• Cable Management Arm – CMA.
• Strain Relief Bar – SRB.
• Front bezel.
• Chìa khóa bezel.
• Dây nguồn C13 hoặc C15 theo PSU.
• Thanh PDU và dây jumper phù hợp.

Rail kit nên được xác nhận theo đúng model và loại tủ rack. Không nên mua rail chỉ dựa trên kích thước 1U vì cơ cấu gắn chassis của mỗi dòng máy chủ có thể khác nhau.

Bảng tổng hợp linh kiện tương thích với Dell R660

Thông số trong bảng mô tả khả năng của nền tảng, không phải mọi R660 đều được lắp sẵn hoặc có thể nâng cấp trực tiếp lên tất cả tùy chọn.

Nên nâng cấp linh kiện Dell R660 theo nhu cầu nào?

Nâng cấp cho hệ thống ảo hóa

Với VMware, Hyper-V hoặc nền tảng ảo hóa tương thích, các nút thắt phổ biến thường nằm ở RAM, số nhân CPU, IOPS và băng thông mạng.

Hướng nâng cấp có thể gồm:

• Bổ sung RAM theo ma trận cân bằng.
• Nâng CPU khi tỷ lệ sử dụng CPU duy trì ở mức cao.
• Dùng SSD SAS hoặc NVMe cho datastore cần IOPS.
• Bổ sung BOSS-N1 để tách ổ boot.
• Nâng card mạng lên 10GbE hoặc 25GbE.
• Bổ sung cổng mạng dành riêng cho quản trị, storage và migration.

Việc tăng CPU cần được xem xét cùng mô hình license phần mềm. Một số phần mềm tính phí theo socket hoặc số nhân, khiến chi phí bản quyền tăng nhiều hơn chi phí phần cứng.

Nâng cấp cho database và ERP

Database thường nhạy với độ trễ lưu trữ, băng thông bộ nhớ và hiệu năng trên từng nhân.

Doanh nghiệp có thể ưu tiên:

• CPU có xung nhịp và số nhân phù hợp với ứng dụng.
• RAM đủ chứa working set.
• SSD NVMe hoặc SSD SAS theo yêu cầu độ trễ.
• RAID phù hợp với tỷ lệ đọc, ghi và yêu cầu chịu lỗi.
• Card mạng tốc độ cao khi kết nối SAN hoặc cụm database.
• Nguồn và quạt đáp ứng cấu hình tải cao.

Không nên chọn RAID chỉ theo dung lượng hữu dụng. RAID 5, RAID 6 và RAID 10 có đặc điểm khác nhau về hiệu suất ghi, khả năng chịu lỗi và thời gian rebuild.

Nâng cấp khả năng lưu trữ

Trước khi bổ sung ổ đĩa, cần xác định:

1. Còn khay vật lý hay không.
2. Khay đó được backplane hỗ trợ giao tiếp nào.
3. PERC hoặc HBA còn cổng và hỗ trợ loại ổ đó hay không.
4. Mục tiêu là mở rộng RAID hiện tại hay tạo volume mới.
5. Cửa sổ bảo trì có đủ cho quá trình rebuild hay không.
6. Hệ thống backup đã được kiểm tra phục hồi chưa.

Nếu nhu cầu dung lượng tăng nhanh nhưng R660 không còn khay hoặc không phù hợp cho lưu trữ dung lượng lớn, doanh nghiệp nên cân nhắc NAS, SAN, JBOD hoặc máy chủ lưu trữ riêng thay vì cố gắng đưa toàn bộ dữ liệu vào chassis 1U.

Nâng cấp kết nối mạng

Card mạng 10GbE hoặc 25GbE phù hợp với các hệ thống có lưu lượng lớn giữa máy chủ và storage, cụm ảo hóa hoặc hệ thống backup. Card 100GbE chỉ nên được chọn khi kiến trúc switch, cáp, transceiver, PCIe lane và workload thực sự cần mức băng thông này.

Một BOM nâng cấp mạng đầy đủ có thể cần:

• Card OCP hoặc PCIe NIC.
• Transceiver.
• DAC, AOC hoặc cáp quang.
• Riser hoặc bracket.
• Driver và firmware.
• Cổng switch tương ứng.
• License switch nếu áp dụng.

Bổ sung khả năng dự phòng

Các linh kiện thường được bổ sung để tăng khả năng dự phòng gồm:

• PSU thứ hai.
• Ổ đĩa cho RAID.
• Hot spare.
• Card mạng nhiều cổng.
• Hai đường uplink đến hai switch.
• BOSS-N1 với hai SSD.
• Ổ thay thế dự phòng.
• Bộ nguồn hoặc quạt dự phòng tại kho linh kiện.

RAID và nguồn dự phòng giúp giảm một số điểm lỗi đơn lẻ nhưng không thay thế backup, replication hoặc kế hoạch khôi phục thảm họa.

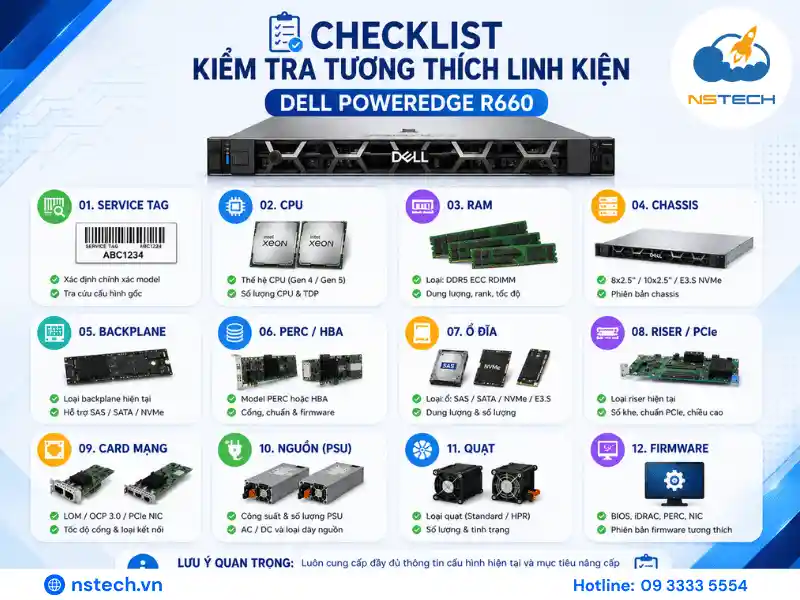

Vì sao không nên chọn linh kiện Dell R660 chỉ theo thông số?

Cùng là Dell PowerEdge R660 nhưng hai máy có thể sử dụng chassis, backplane, PERC, riser, nguồn và firmware khác nhau. Vì vậy, câu hỏi “RAM DDR5 này có dùng được cho R660 không?” hoặc “ổ NVMe này có lắp vào R660 không?” chưa đủ dữ liệu để trả lời chính xác.

Ví dụ:

• Ổ NVMe đúng kích thước nhưng backplane chỉ hỗ trợ SAS/SATA.
• Card mạng đúng chuẩn PCIe nhưng riser không có khe phù hợp.
• RAM đúng DDR5 nhưng khác rank hoặc không đúng ma trận.
• CPU thuộc danh sách nền tảng nhưng firmware chưa đáp ứng.
• PSU có cùng công suất nhưng khác điện áp hoặc dây nguồn.
• PERC hỗ trợ loại ổ nhưng thiếu cáp hoặc module lắp đặt.
• Rail dành cho máy chủ 1U nhưng không đúng cơ cấu gắn chassis.

Do đó, Service Tag và BOM hiện tại phải là dữ liệu đầu vào trước khi chốt mã linh kiện.

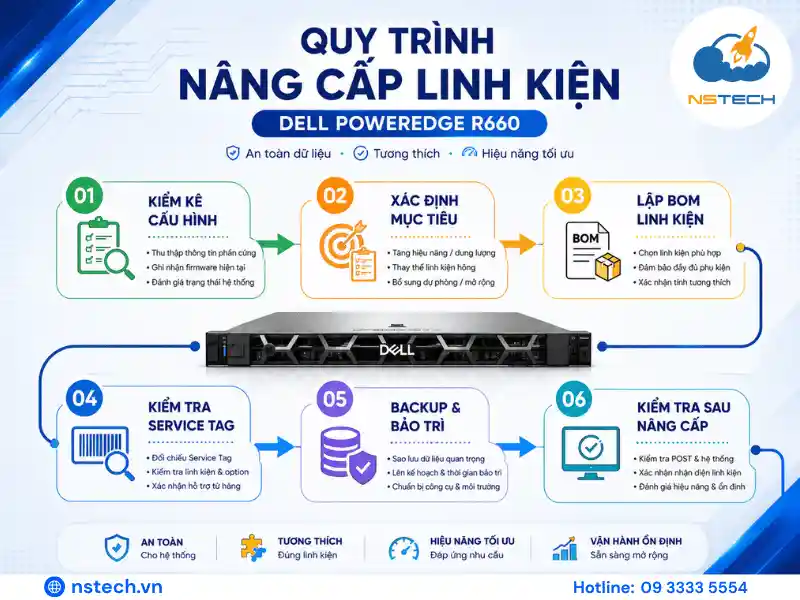

Quy trình thay thế và nâng cấp linh kiện Dell R660

Bước 1: Kiểm kê cấu hình hiện tại

Xuất hardware inventory từ iDRAC hoặc ghi nhận model, part number và firmware của từng thành phần.

Bước 2: Xác định mục tiêu

Phân biệt rõ nhu cầu:

• Thay linh kiện hỏng.
• Tăng hiệu năng.
• Tăng dung lượng.
• Bổ sung dự phòng.
• Chuyển đổi kiến trúc lưu trữ.
• Nâng băng thông mạng.

Bước 3: Lập BOM hoàn chỉnh

BOM không chỉ bao gồm linh kiện chính mà phải có heatsink, cáp, carrier, bracket, riser, nguồn hoặc quạt nếu cấu hình yêu cầu.

Bước 4: Đối chiếu Service Tag và part number

Kiểm tra Dell Part Number, mã option kit và phiên bản linh kiện phù hợp với chassis hiện tại.

Bước 5: Kiểm tra firmware

Một số CPU, ổ đĩa, PERC, NIC và RAM cần BIOS, iDRAC hoặc firmware tương ứng. Nên lập kế hoạch cập nhật trước khi thay linh kiện. Dell cung cấp nhiều phương thức cập nhật firmware cho PowerEdge, bao gồm iDRAC và Lifecycle Controller.

Bước 6: Backup và lên lịch bảo trì

Backup dữ liệu quan trọng, kiểm tra khả năng phục hồi và thông báo cửa sổ bảo trì cho các bộ phận liên quan.

Bước 7: Lắp đặt và kiểm tra sau nâng cấp

Sau khi lắp, cần kiểm tra:

• POST và cảnh báo phần cứng.
• Hardware Inventory.
• System Event Log.
• Trạng thái RAID.
• Tốc độ RAM thực tế.
• Tốc độ và trạng thái liên kết mạng.
• Nhiệt độ, quạt và nguồn.
• Driver trong hệ điều hành.
• Hiệu năng workload sau nâng cấp.

Khi nào cần thay linh kiện máy chủ Dell R660?

Doanh nghiệp nên kiểm tra hoặc chuẩn bị thay thế khi xuất hiện các dấu hiệu:

• iDRAC cảnh báo Predictive Failure.
• RAID bị degraded.
• Ổ đĩa phát sinh lỗi media hoặc lỗi đọc ghi.
• RAM ghi nhận lỗi ECC lặp lại.
• PSU mất redundancy.
• Quạt quay bất thường hoặc báo lỗi.
• Card mạng mất liên kết không rõ nguyên nhân.
• Máy chủ thường xuyên quá nhiệt.
• Hiệu năng không còn đáp ứng workload.
• Dung lượng RAM hoặc lưu trữ thường xuyên đạt ngưỡng cao.
• Linh kiện không còn đáp ứng kế hoạch mở rộng.

Không nên thay linh kiện chỉ dựa trên một cảnh báo riêng lẻ. Cần kiểm tra log, firmware, cáp và lịch sử sự cố để tránh thay nhầm thành phần.

NSTECH tư vấn linh phụ kiện Dell PowerEdge R660 theo Service Tag

Việc lựa chọn linh phụ kiện Dell R660 cần bắt đầu từ cấu hình thực tế, không chỉ từ tên model. Một BOM chính xác phải trả lời được linh kiện mới có tương thích với CPU, RAM, backplane, PERC, riser, nguồn và firmware hiện tại hay không.

Doanh nghiệp đang cần nâng RAM, thay ổ SAS hoặc NVMe, bổ sung CPU, nguồn, card RAID, OCP NIC, BOSS-N1 hoặc rail kit có thể gửi cho NSTECH:

• Service Tag.
• Cấu hình hiện tại.
• Hình ảnh thiết bị.
• Mục tiêu nâng cấp.
• Workload.
• Ngân sách dự kiến.
• Thời gian cần triển khai.

NSTECH sẽ dựa trên thông tin này để kiểm tra mã linh kiện, xây dựng BOM và đề xuất phương án phù hợp với kế hoạch vận hành của doanh nghiệp.
